一、方案概述

1、方案背景 营区配电系统为通信、安防、办公、后勤、光伏储能配套设备提供电力保障。传统依靠电工定期现场人工巡检配电柜、UPS、低压回路，线路温升、漏电、三相不平衡、UPS 电池异常很难被及时发现；一旦配电回路故障，会造成执勤通信、安防设备断电，直接影响战备保障。本方案全部有线布线，在各配电柜回路部署电力采集终端、温度传感器，对低压配电、UPS、重要战备供电回路做 24 小时监测，采集电压、电流、功率、回路温度数据，异常产生分级告警，数据全部接入营区涉密内网，本地加密存储，实现配电系统无人值守监测，保障营区战备供电安全。

2、方案核心优势 全部有线采集，接入涉密内网，不使用无线传输；24 小时不间断监测各战备供电回路电压、电流、温度，漏电、过流、超温及时告警；区分普通配电故障和战备供电高危告警；自动生成配电运行台账；不干扰原有配电一次回路，可对现有配电柜利旧改造，满足营区后勤供电战备保障需求。

二、方案核心组成

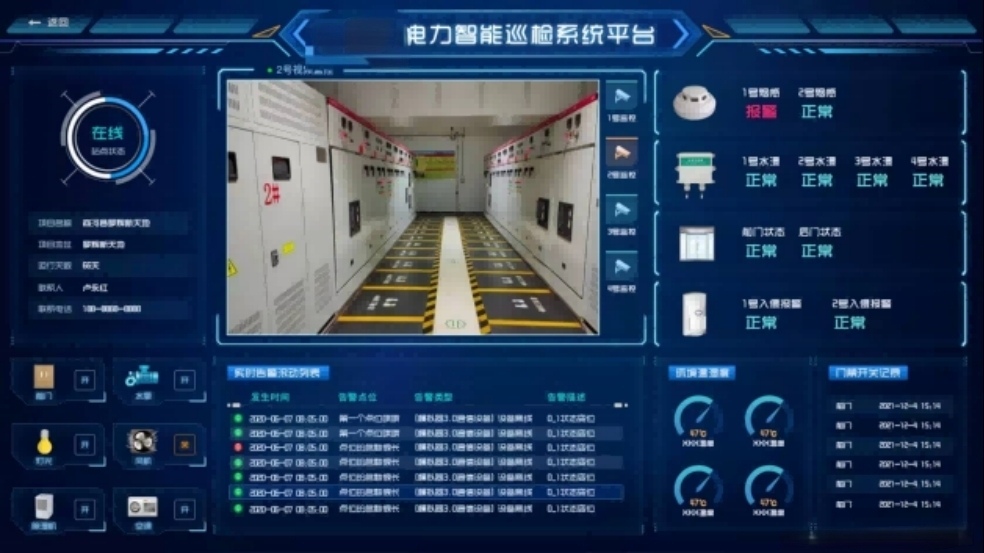

1、配电采集感知模块：各配电柜重要回路有线部署智能电力采集终端、母线温度传感器，采集电压、电流、功率、回路温度，覆盖通信、安防、勤务等核心战备供电回路。 2、UPS 监测模块：有线对接营区 UPS 不间断电源，采集电池电压、电池温度、UPS 运行告警信号。 3、配电监测管控平台：部署在营区涉密内网；实时展示各回路配电参数；过流、超温、漏电、UPS 异常分级告警；完整记录配电运行历史数据，报表导出，用于后勤供电核查。

三、标准化实施流程

1、现场勘测：摸排营区配电柜、UPS 设备，梳理战备核心供电回路清单，规划采集终端、有线线缆敷设路径，停电窗口期现场勘查。 2、系统集成改造：利用停电检修窗口期安装采集终端，敷设屏蔽有线线缆，对接 UPS 通讯接口；平台部署在内网，配置告警阈值，不改动原有配电主回路。 3、运维培训：后勤电工熟悉告警含义，掌握简单故障处置流程。 4、售后保障：定期远程巡检采集设备在线状态。

四、方案落地应用价值
